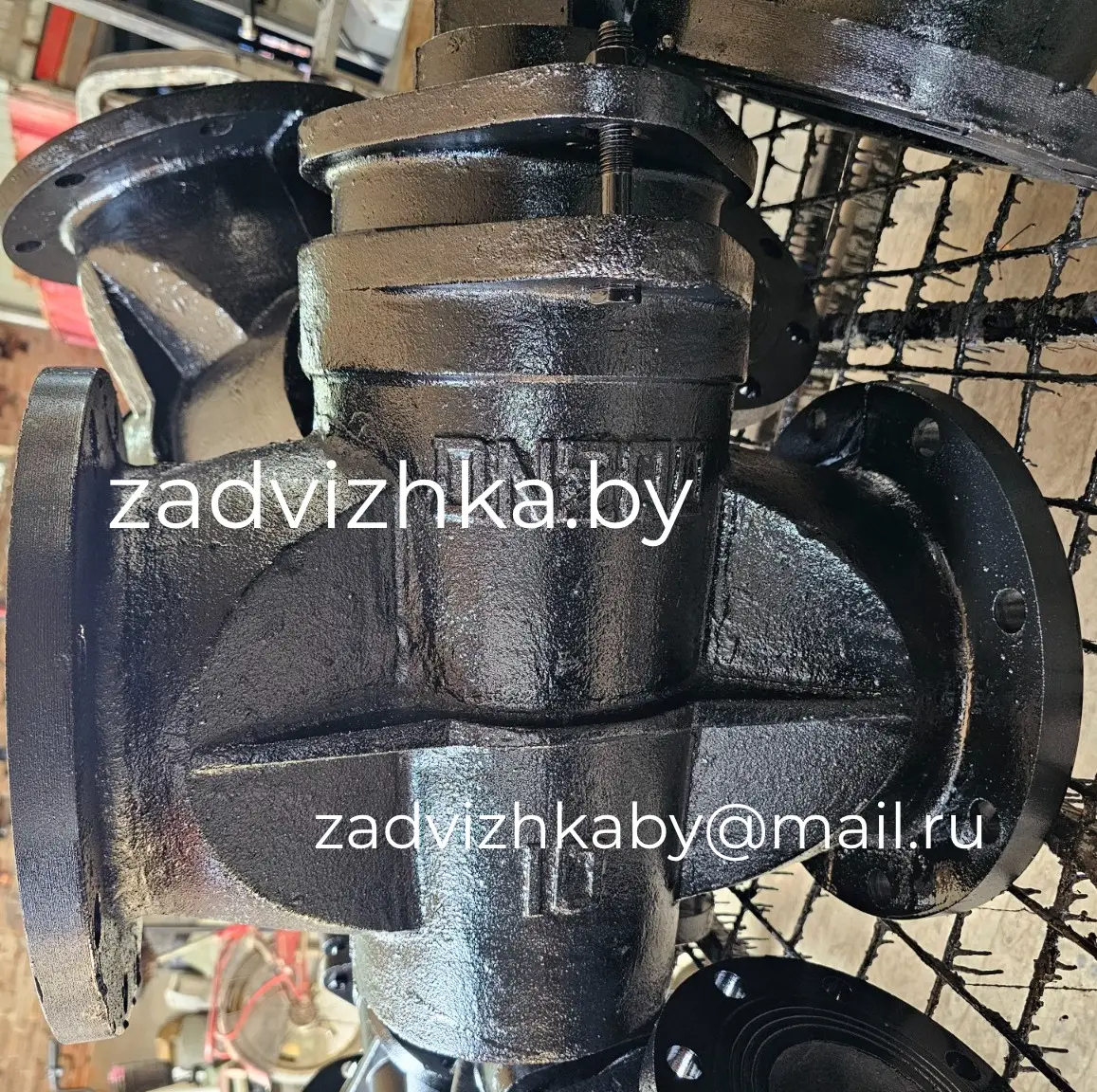

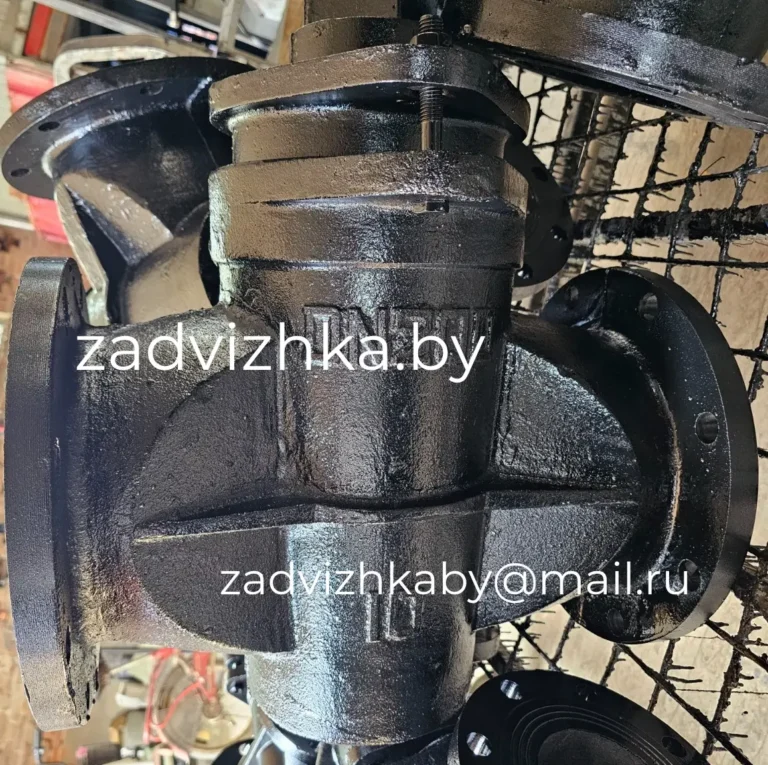

Кран пробковый чугунный двухходовой (проходной) сальниковый фланцевый 11ч8бк предназначен для установки в качестве запорного устройства.
Ресурс, срок службы кранов 11ч8бк:
— средний срок службы – не менее 5 лет;
— средний ресурс – не менее 1500 циклов;
— наработка на отказ – не менее 200 циклов.
Условия хранения крана 11ч8бк: 3 (Ж3) по ГОСТ 15150.
Условия транспортирования крана 11ч8бк: 6 (ОЖ2) по ГОСТ 15150.
Диаметр номинальный DN, мм | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
Давление номинальное PN, МПа (кгс/см2) | 1,0 (10) | |||||||||
Рабочая среда; температура рабочей среды, °С | Вода – до +40 Нефть, нефтепродукты, масло – до +100 | |||||||||
Класс герметичности по ГОСТ 9544 | «D» | |||||||||
Климатическое исполнение по ГОСТ 15150 | УХЛ2 | |||||||||
Температура окружающей среды, ℃ | До +40 | |||||||||
Тип присоединения | Фланцевое (исп.В) по ГОСТ 33259 | |||||||||
Коэффициент гидравлического сопротивления | Не более 1 | |||||||||
Тип управления | Ручной | |||||||||

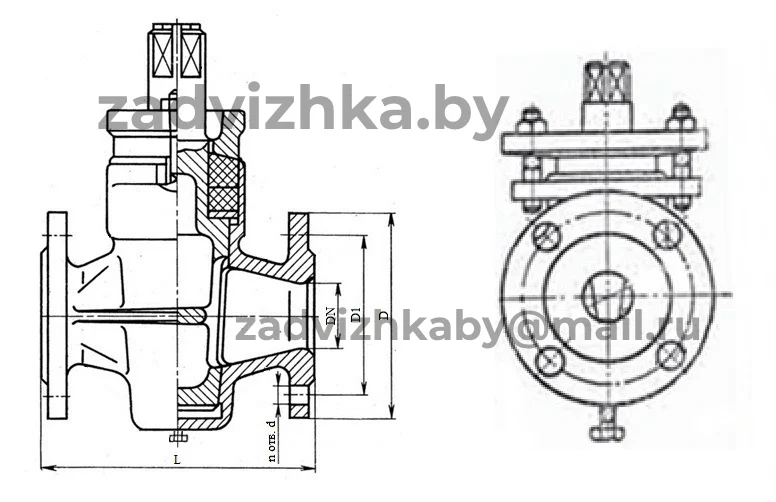

| DN25 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 |
L, мм | 110 | 150 | 170 | 220 | 250 | 300 | 350 | 400 | 450 | — |
D, мм | 115 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 390 |
D1, мм | 85 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 |
d, мм | 14 | 18 | 22 | |||||||
n | 4 | 8 | 12 | |||||||
Масса, кг | 3 | 5,5 | 8,5 | 11 | 15,5 | 23,5 | 33,5 | 46,5 | 86 | 125 |
Наименование детали | Марка материала |
Корпус | Серый чугун СЧ20 |
Пробка | Серый чугун СЧ20 |
Втулка сальника | Серый чугун СЧ20 |
Кран пробковый чугунный двухходовой (проходной) сальниковый фланцевый 11ч8бк состоит из следующих основных деталей: корпус, пробка, втулка сальника.
Герметичность относительно внешней среды осуществляется по средствам установки сальниковой набивки, в качестве которой используется асбестовый шнур или ТРГ.
В конструкции крана 11ч8бк предусмотрена конусная пробка с проходом, в зависимости от положения пробки обеспечивается открытие или закрытие проходных отверстий.
Направление проходного отверстия в пробке указано риской на торце квадрата пробки.
Посадка пробки крана 11ч8бк регулируется гайками сальника.
Поворотом ключа на 90° обеспечивается полное открытие и закрытие проходных отверстий.
Краны 11ч8бк могут устанавливаться на трубопроводе в любом положении.
Направление потока рабочей среды: любое.
