Кран пробковый чугунный трехходовой сальниковый фланцевый 11ч18бк предназначен для установки в качестве запорного устройства.
Ресурс, срок службы кранов 11ч18бк:
— средний срок службы – не менее 5 лет;
— средний ресурс – не менее 1500 циклов;
— наработка на отказ – не менее 200 циклов.
Условия хранения крана 11ч18бк: 3 (Ж3) по ГОСТ 15150.
Условия транспортирования крана 11ч18бк: 6 (ОЖ2) по ГОСТ 15150.
Диаметр номинальный DN, мм | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Давление номинальное PN, МПа (кгс/см2) | 0,63 (6,3) | |||||||
Рабочая среда; температура рабочей среды, °С | Вода – до +40 Нефть, нефтепродукты, масло – до +100 | |||||||
Класс герметичности по ГОСТ 9544 | «D» | |||||||
Климатическое исполнение по ГОСТ 15150 | УХЛ2 | |||||||
Температура окружающей среды, ℃ | До +40 | |||||||
Тип присоединения | Фланцевое (исп.В) по ГОСТ 33259 | |||||||
Коэффициент гидравлического сопротивления | Не более 1 | |||||||
Тип управления | Ручной | |||||||

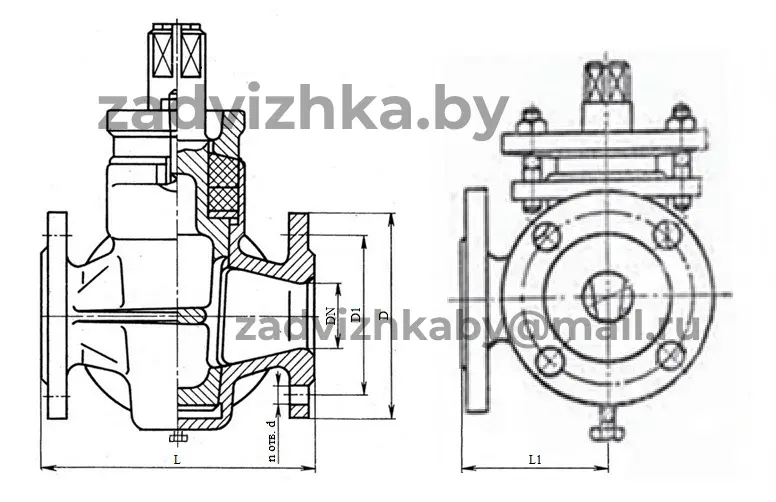

| DN25 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 |
L, мм | 145 | 180 | 200 | 230 | 260 | 310 | 350 | 400 |
L1, мм | 72,5 | 93 | 95 | 115 | 130 | 155 | — | — |
D, мм | 100 | 130 | 140 | 160 | 185 | 205 | 235 | 260 |
D1, мм | 75 | 100 | 110 | 130 | 150 | 170 | 200 | 225 |
d, мм | 11 | 14 | 18 | |||||
n | 4 | 8 | ||||||
Масса, кг | 3,5 | 7 | 11 | 14 | 20 | 30 | 43,5 | 60 |
Наименование детали | Марка материала |
Корпус | Серый чугун СЧ20 |
Пробка | Серый чугун СЧ20 |
Втулка сальника | Серый чугун СЧ20 |

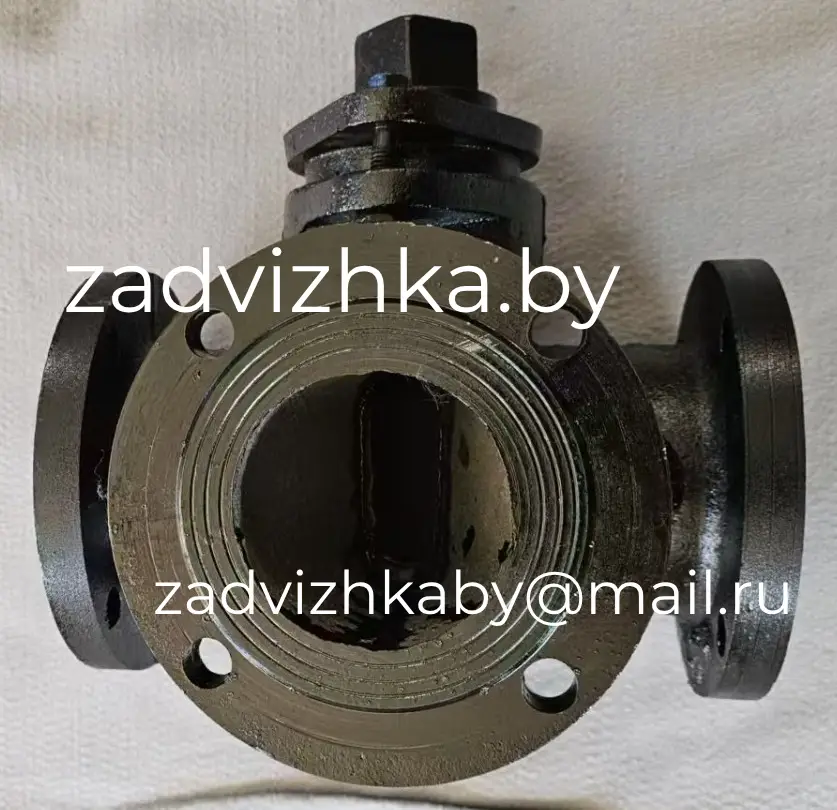

Кран пробковый чугунный трехходовой сальниковый фланцевый 11ч18бк состоит из следующих основных деталей: корпус, пробка, втулка сальника.
Герметичность относительно внешней среды осуществляется по средствам установки сальниковой набивки, в качестве которой используется асбестовый шнур или ТРГ.
В конструкции крана 11ч18бк предусмотрена конусная пробка с проходом Т-образной формы, в зависимости от положения пробки обеспечивается открытие двух- или трех проходных отверстий.
Направление проходного отверстия в пробке указано риской на торце квадрата пробки.
Посадка пробки крана 11ч18бк регулируется гайками сальника.
Поворотом ключа на 90° обеспечивается полное открытие и закрытие проходных отверстий.
Краны 11ч18бк могут устанавливаться на трубопроводе в любом положении.
Направление потока рабочей среды: любое.
