Предназначен для установки в качестве запорного устройства.
Ресурс, срок службы клапана запорного 15с65нж, 15нж65нж:
— средний срок службы – не менее 5 лет;
— средний ресурс – не менее 2000 циклов;
— наработка на отказ – не менее 500 циклов.
Условия хранения клапана запорного 15с65нж, 15нж65нж: 7 (Ж1) по ГОСТ 15150.
Условия транспортирования клапана запорного 15с65нж, 15нж65нж: 7 (Ж1) по ГОСТ 15150.
Диаметр номинальный DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
Давление номинальное PN, МПа (кгс/см2) | 1,6 (16) | |||||||||||
Рабочая среда | Вода, пар, масла, нефть, нефтепродукты, другие среды, по отношению к которым материалы, применяемые в клапанах, коррозионностойкие | |||||||||||
Температура рабочей среды, ℃ | До +425 | |||||||||||
Класс герметичности по ГОСТ 9544 | «А» | |||||||||||
Климатическое исполнение по ГОСТ 15150 | 15с65нж – У1 15нж65нж – УХЛ1 | |||||||||||
Температура окружающей среды, ℃ | 15с65нж – от -40 до +40 15нж65нж – от -60 до +40 | |||||||||||
Тип присоединения | Фланцевое (исп.В) | |||||||||||
Коэффициент гидравлического сопротивления | Не более 5 | |||||||||||
Тип управления | Ручной (маховик) | |||||||||||

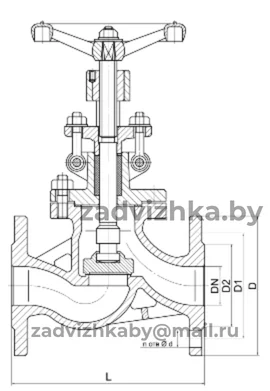

| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | ||
| L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
| D, мм | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | |
| D1, мм | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | |
| D2, мм | 47 | 58 | 68 | 78 | 88 | 102 | 122 | 133 | 158 | 184 | 212 | 268 | |
| b, мм | 11 | 12 | 13 | 14 | 15 | 17 | 17,5 | 18 | 19 | 20 | 21 | ||
| d, мм | 14 | 18 | 22 | ||||||||||
| n | 4 | 8 | 12 | ||||||||||
| Масса, кг | 3,5 | 4,5 | 5 | 7,2 | 8,8 | 11 | 16,5 | 21 | 27,4 | 65,6 | 92 | 119 | |
| Крутящий момент, Н·м | 15 | 18 | 20 | 28 | 29 | 43 | 53 | 86 | 108 | 170 | 262 | 350 | |
Наименование детали | Марка материала |
Корпус, крышка | 15с65нж – углеродистая сталь WCB (20Л) 15нж65нж – нержавеющая сталь AISI 304 (08Х18Н10) |
Шпиндель | Нержавеющая сталь |
Сальниковая набивка | ТРГ |
Прокладка | ТРГ |
Ходовая гайка | Латунь |
Маховик | Чугун мартенситный |

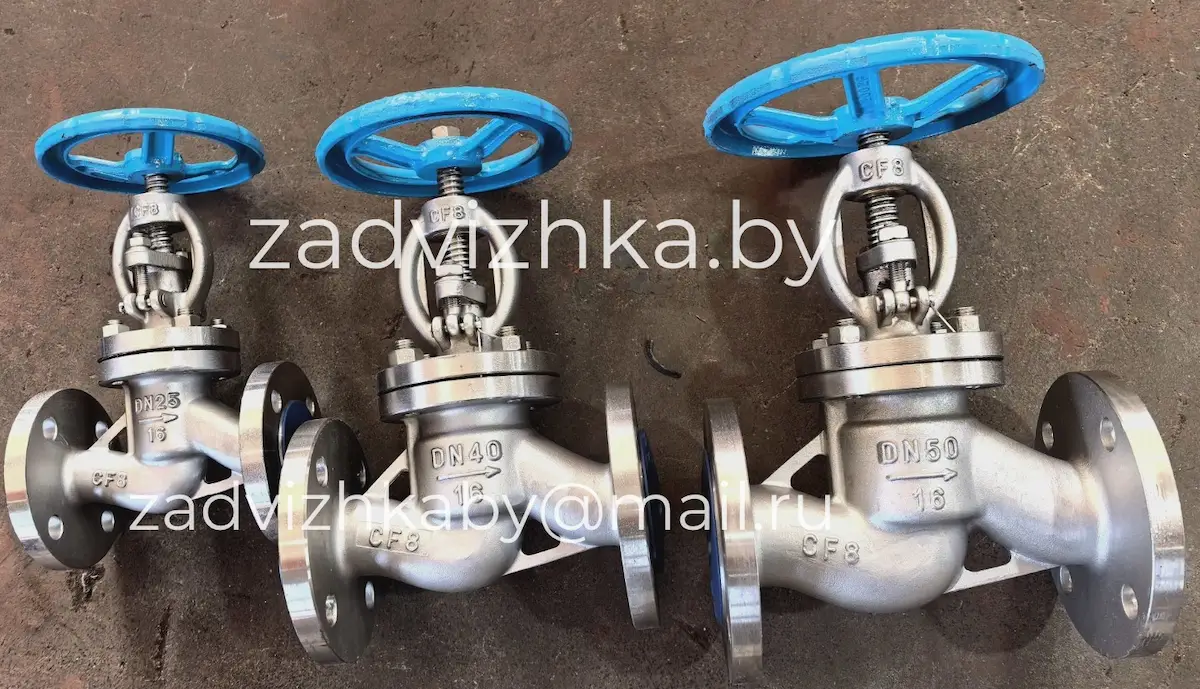

Клапан состоит из следующих основных деталей: корпуса, крышки, шпинделя, золотника, втулки сальника, сальниковой набивки, прокладки, ходовой гайки, маховика.
Золотник соединен подвижно с резьбовым шпинделем, проходящим через резьбовое отверстие крышки, и может подниматься и опускаться с помощью поворота маховика, укрепленного на шпинделе.
Открытие затвора клапана производится вращением маховика вручную против часовой стрелки до упора.
Закрытие затвора клапана производится вращением маховика вручную по часовой стрелке до упора.
Герметичность относительно внешней среды осуществляется по средствам установки сальниковой набивки.
Клапаны могут устанавливаться на трубопроводе в любом положении.
Направление потока среды: по стрелке на корпусе (под золотник).
